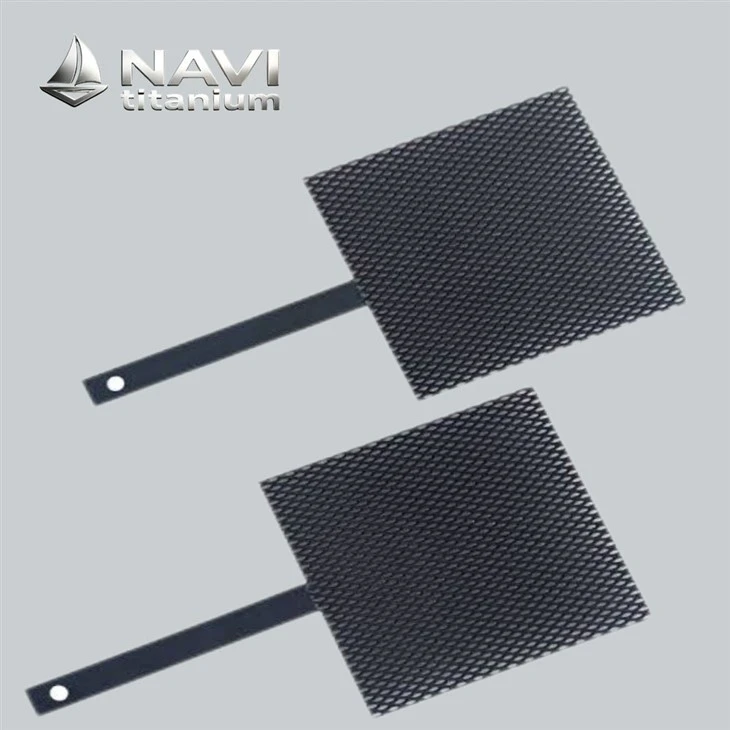

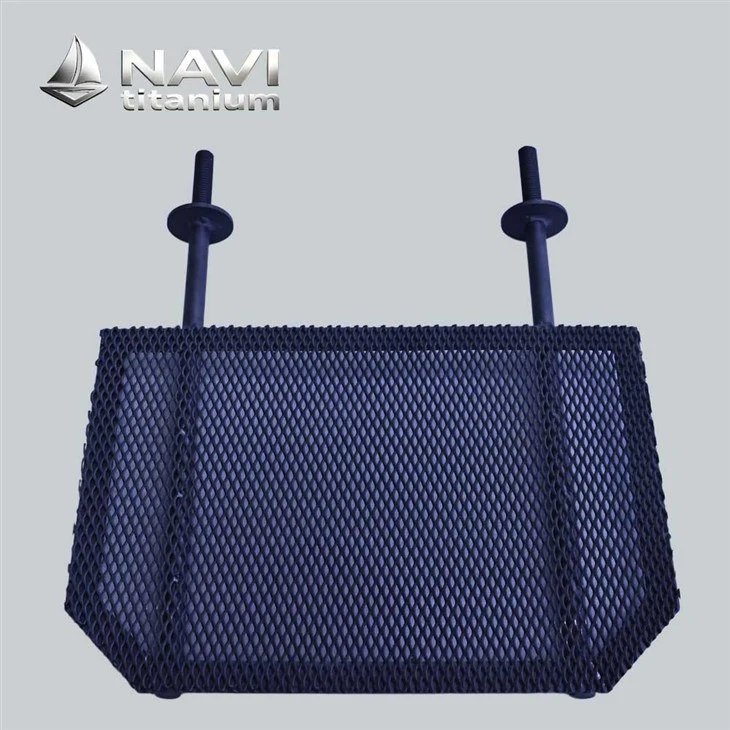

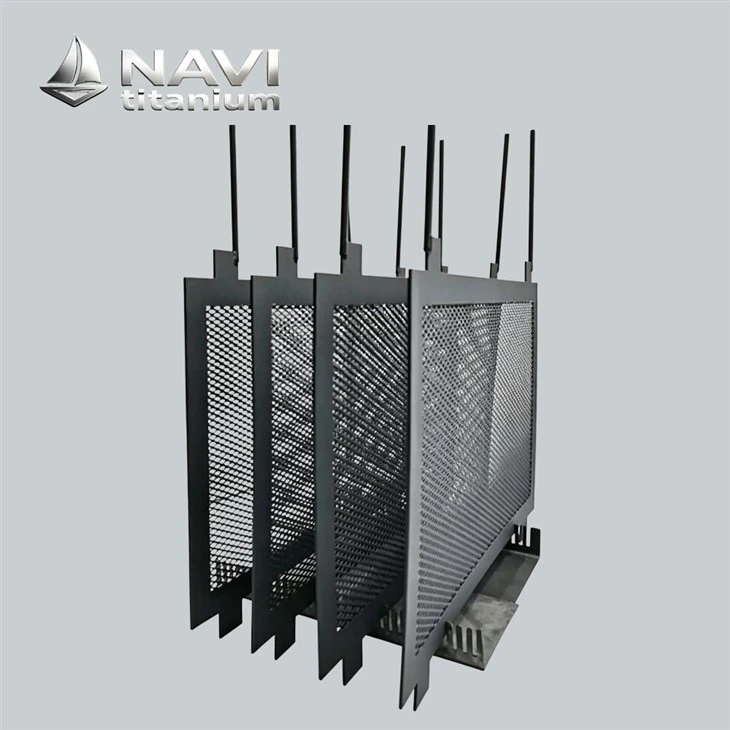

NAVI Titaniumtitanska anodna mrežaima mrežasti dizajn koji povećava djelotvorno područje reakcije, potiče protok elektrolita i omogućuje mjehurićima da brzo pobjegnu, smanjujući 'učinak zaštite od mjehurića' i, zauzvrat, smanjujući napon baterije i potrošnju energije. Naširoko se koristi u raznim industrijama kao što su galvanizacija, obrada vode i katodna zaštita. NAVI Titanium koristi visoko{2}}kvalitetni čisti titan TA1/TA2 za sve svoje baze anodne mreže, u potpunosti zadovoljavajući ASTM B265 međunarodni industrijski standard čistog titana, a njihov izvrsni profesionalni tim pruža sveobuhvatnu uslugu jedan-na-jedan.
Rješenje NAVI Titanium

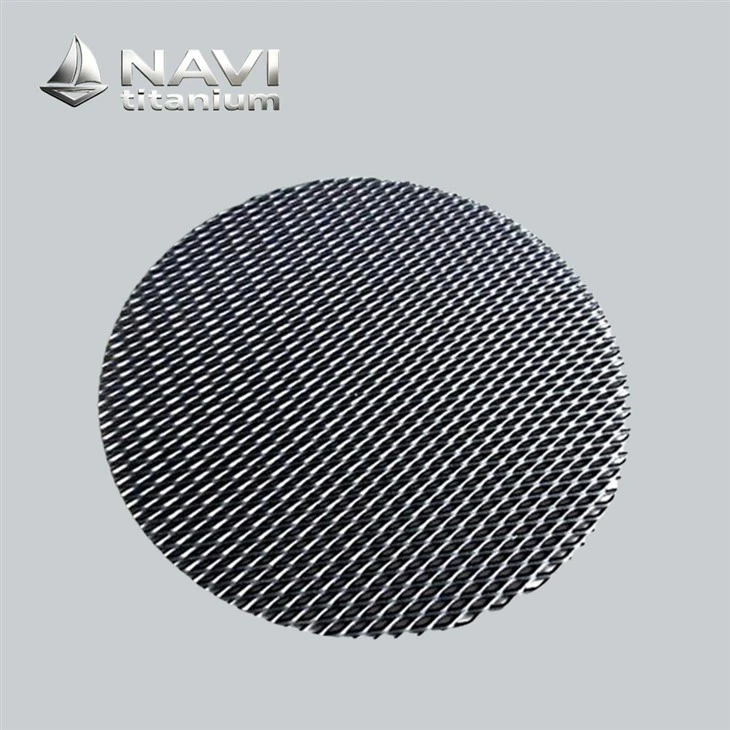

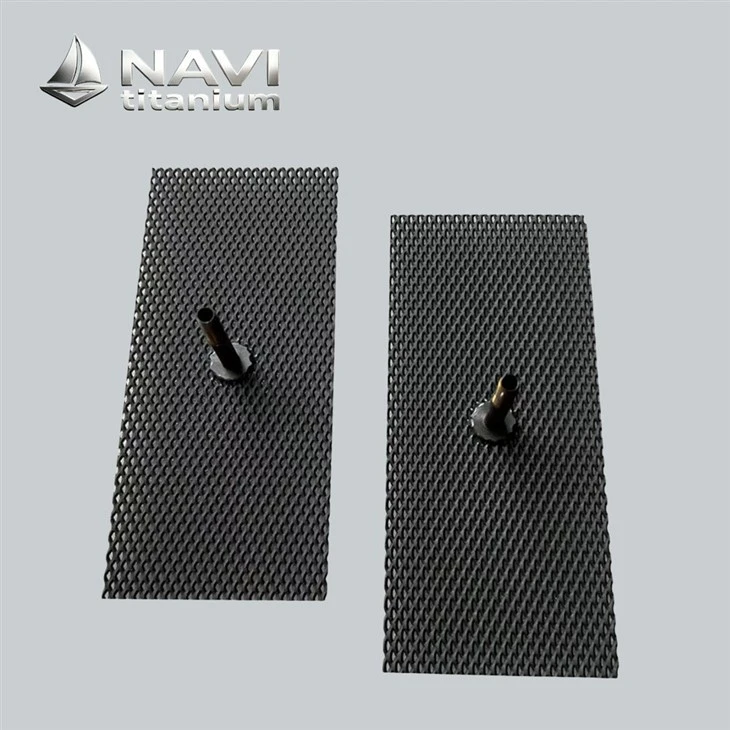

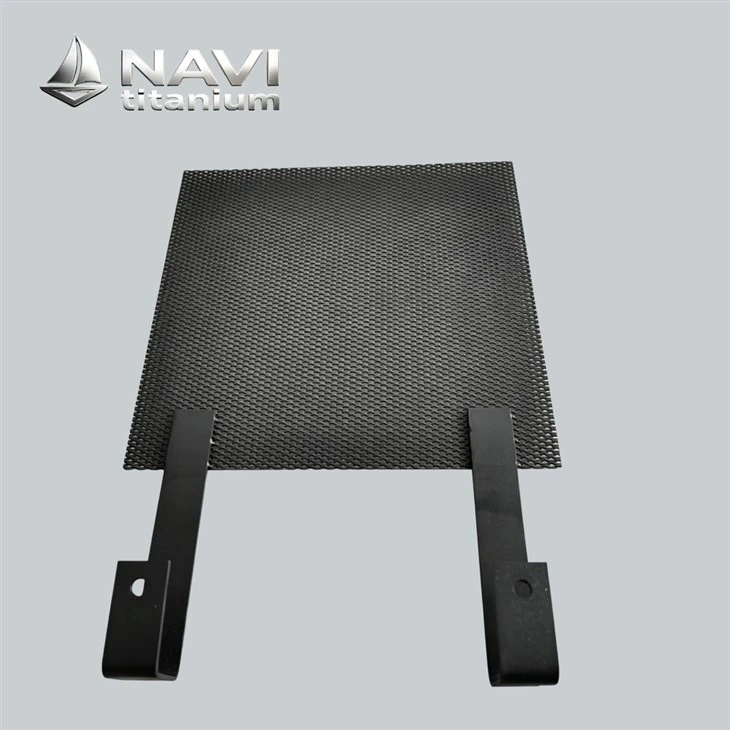

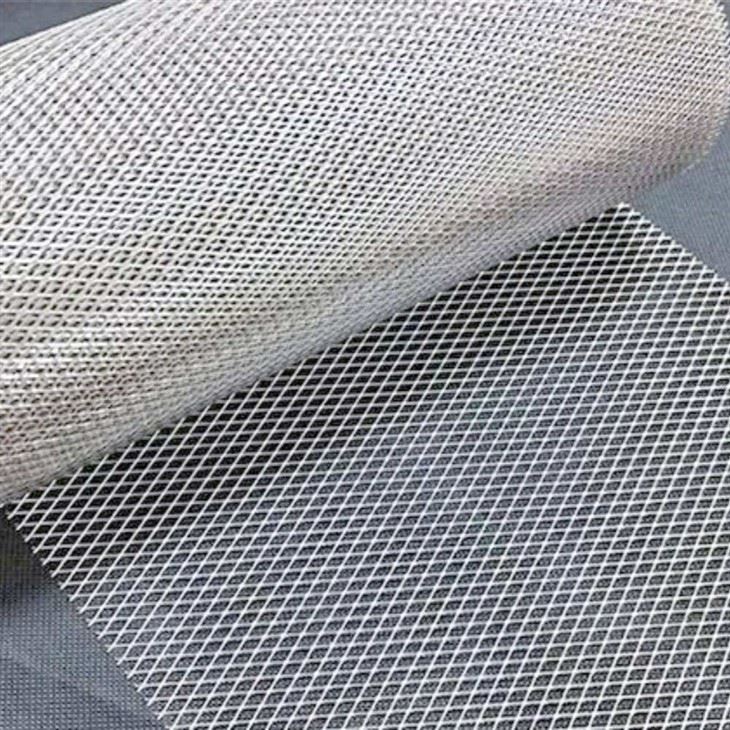

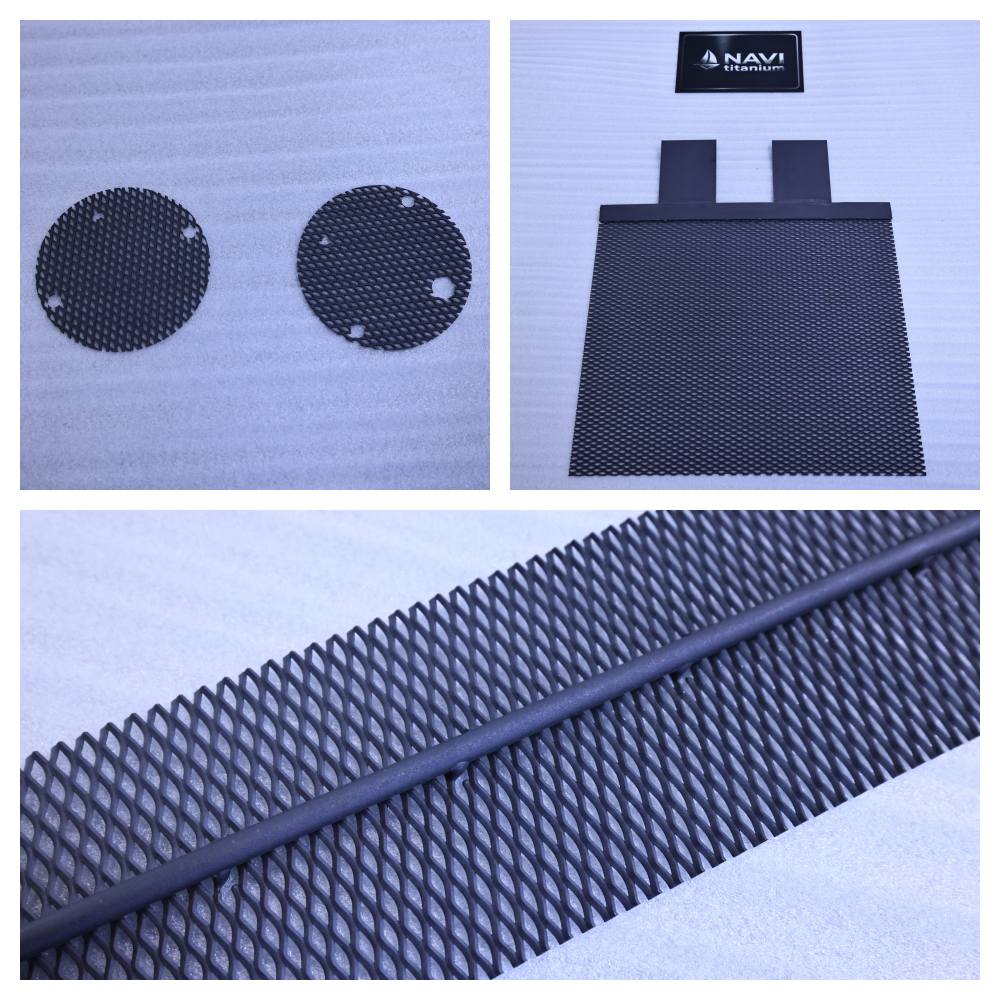

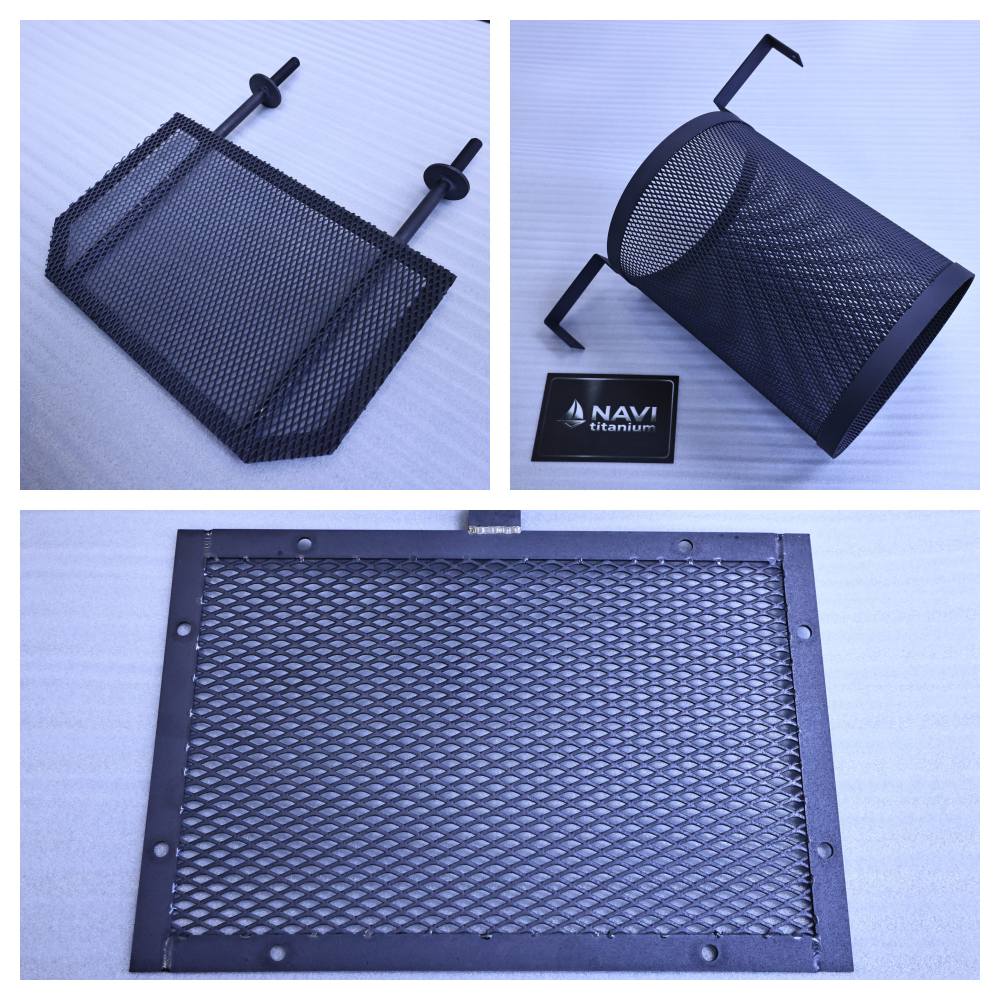

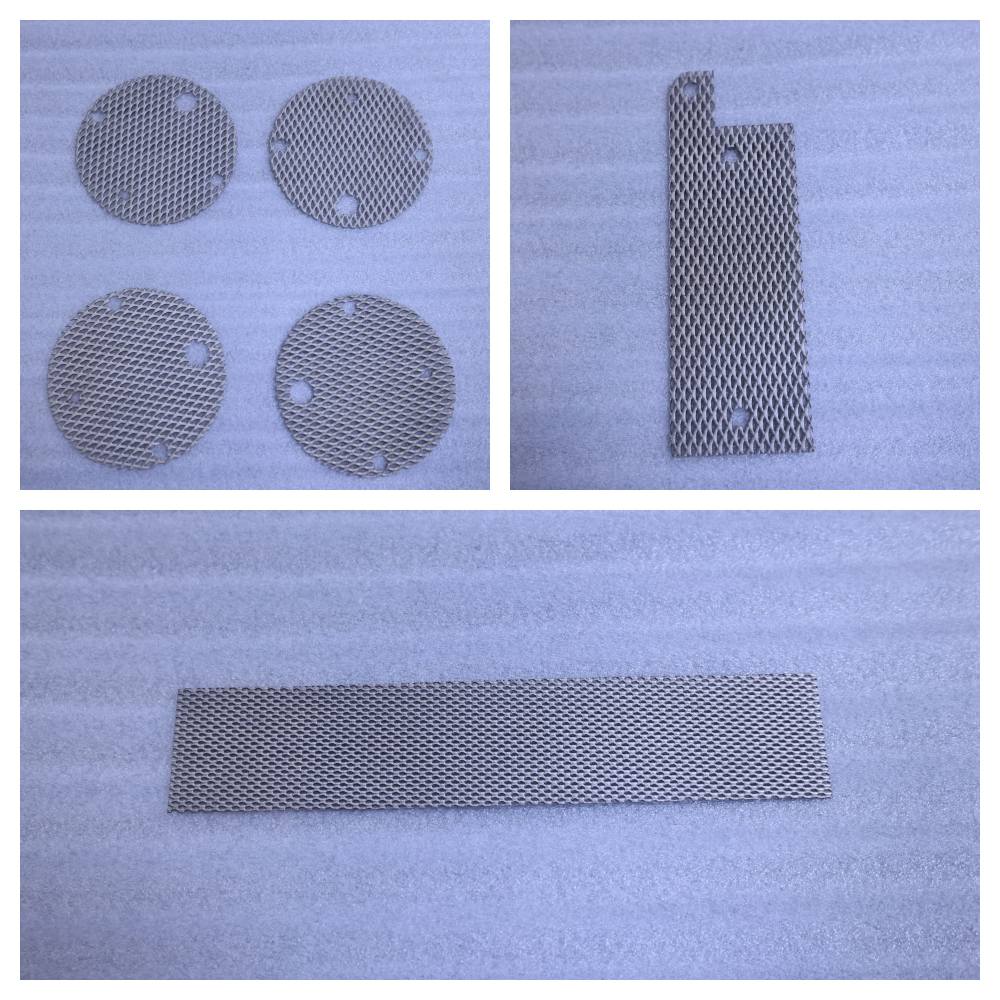

NAVI Titanium isporučuje obložene titanske mrežaste anode. Prilagođavamo cilindrične, kvadratne, diskaste, trakaste i posebno oblikovane elektrode. Proširena titanska mreža nudi veliko reakcijsko područje, izvrsnu vodljivost i otpornost na koroziju, široko se koristi u elektrolizi, natrijevom hipokloritu i sustavima za pročišćavanje otpadnih voda.
Primjena

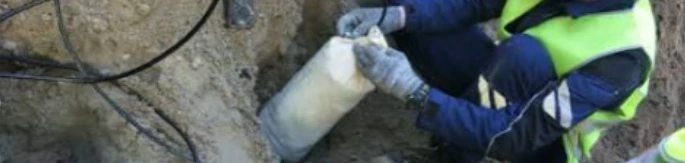

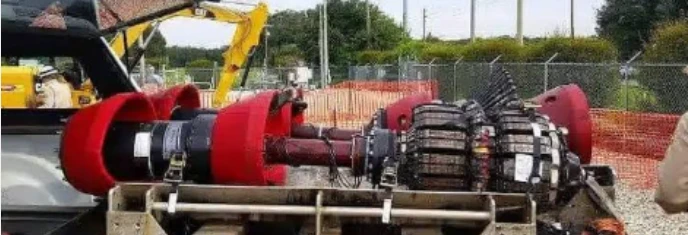

Mrežaste anode od titana obično se koriste kao pomoćne anode u projektima katodne zaštite. Obje vrste obično se sastoje od titanijske podloge presvučene slojem oksida plemenitog metala, koji nudi izvanrednu otpornost na koroziju. Imaju mrežastu strukturu tkanu od titanijske žice, koja tvori mrežastu površinu. Ove se anode obično ugrađuju ispod osnovnih ploča velikih spremnika, velikih-čeličnih konstrukcija platformi i ekspanzivnih metalnih podova kako bi se pružila zaštita ravnih,-metalnih konstrukcija dugog raspona.
Osobito na dnu spremnika, nakon što su mrežaste anode ravno postavljene, one tvore strujnu -mrežu raspršivanja koja pokriva cijelo područje, pružajući sveobuhvatnu zaštitu dna spremnika. To osigurava dugotrajnu-ujednačenu katodnu zaštitu i učinkovito sprječava koroziju uzrokovanu tlom ispod spremnika.

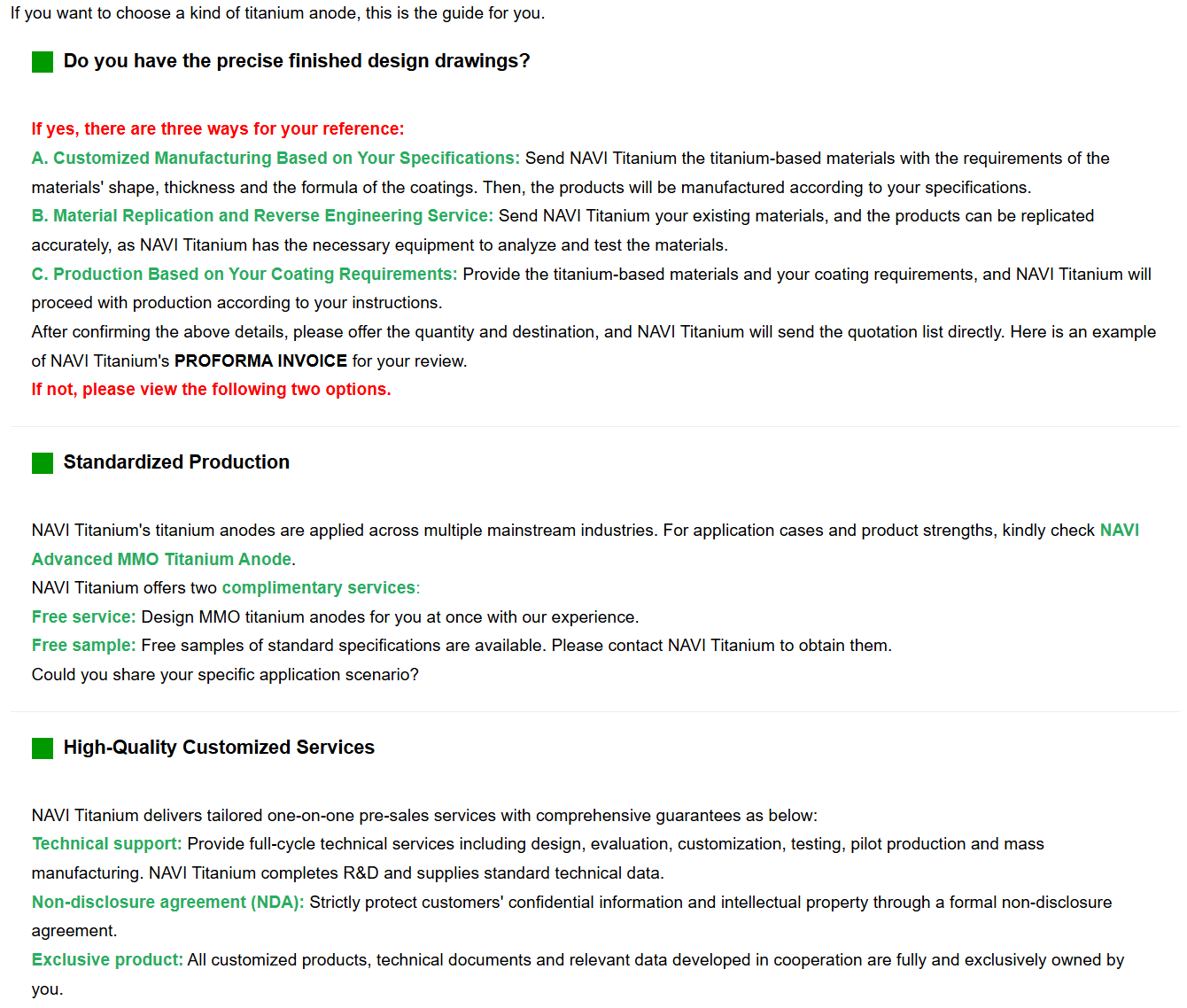

Vodič za kupnju

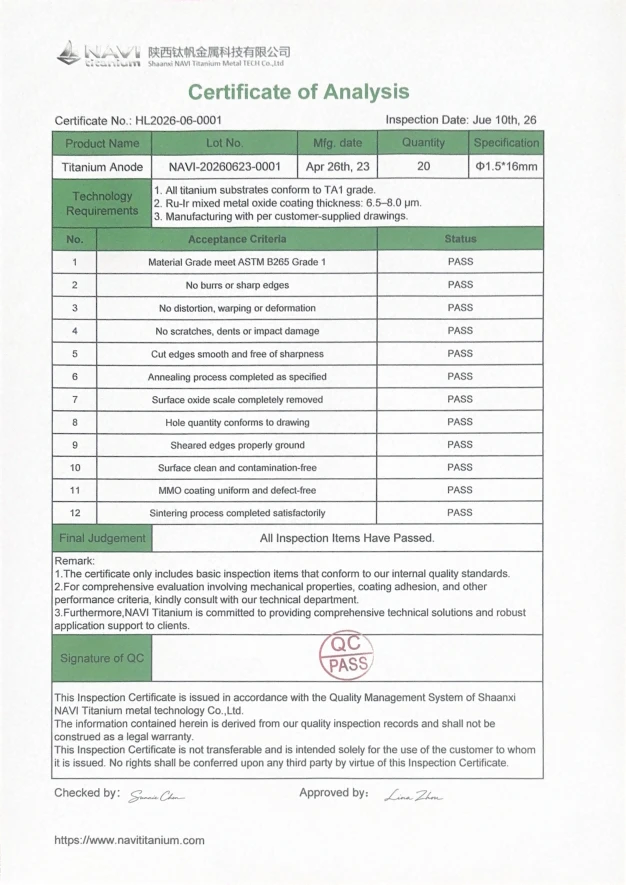

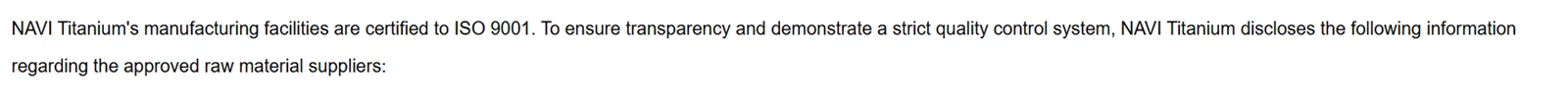

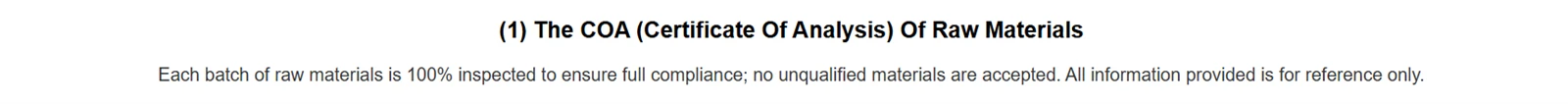

Kontrola kvalitete (QC)
| Dobavljači osnovnog materijala od titana: | Dobavljači prekursora premaza: |
|
|
|
|
Dokumenti o materijalima za premazivanje: kliknite za preuzimanje |

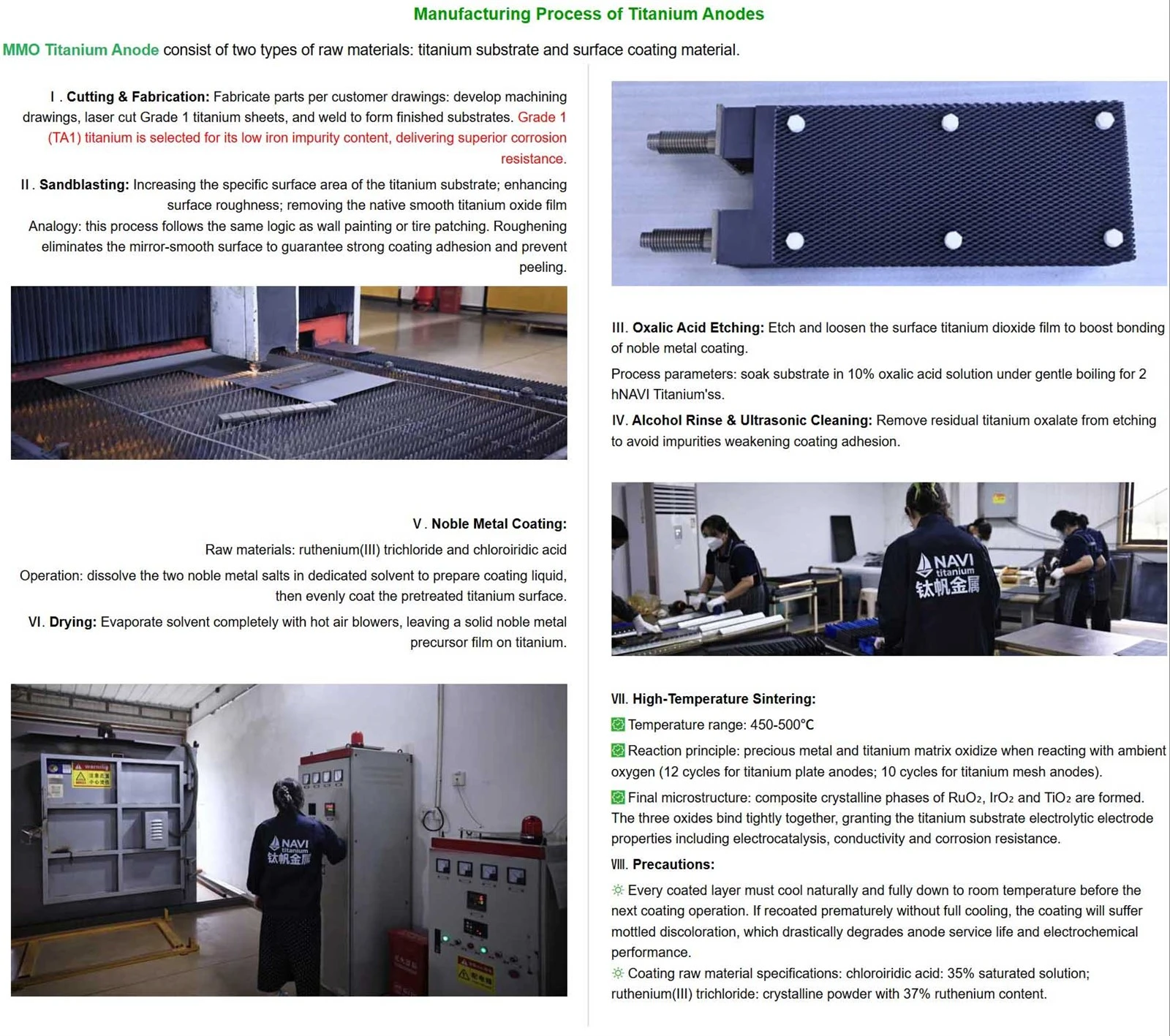

Proces proizvodnje
Zašto odabrati NAVI Titanium titansku anodnu mrežicu?
Odabir atitanska anodna mrežanije samo stvar odabira kvalitete titana i vrste premaza. Stvarna elektrokemijska izvedba i životni vijek anode ovise o supstratu, geometriji mreže, sustavu premaza i uvjetima rada.
| Što Vam je potrebno | NAVI Titanium sposobnost | Kako to podržavamo | Dokazi/dokumentacija |
| Ispravna podloga od titana | Gr1 / Gr2 opcije titanijske podloge | Izbor materijala na temelju primjene | Specifikacija materijala / MTC gdje je primjenjivo |
| Prikladan premaz | Ru-Ir, Ir-Ta, Pt i prilagođeni sustavi premaza | Izbor premaza prema elektrokemijskim uvjetima | Specifikacija premaza/zapisi o inspekciji |
| Precizna konfiguracija mreže | Prilagođena veličina mreže i geometrija | Proizvodnja-na temelju crteža | Tehnički crtež / provjera dimenzija |
| Konzistentan postupak premazivanja | Kontrolirana priprema površine i proces premazivanja | Kontrola procesa u ključnim fazama proizvodnje | QC zapisi / inspekcijska dokumentacija |
| Dizajn-specifičan za aplikaciju | Inženjerska podrška prije proizvodnje | Pregled struje, elektrolita, temperature i dimenzija | Tehnička preporuka |
| OEM zamjena | Izrada po narudžbi prema postojećim specifikacijama | Crtanje i slaganje uzoraka | CAD / tehnički crtež |
| Dosljednost-narudžbe ponavljanja | Kontrolirana proizvodnja i inspekcija | Kontrola kvalitete-na razini serije | Zapisnici inspekcije |
| Dokumentacija o nabavi | Podrška tehničkoj dokumentaciji | Izrađena dokumentacija prema zahtjevima projekta | Podatkovna tablica / materijalni dokumenti / inspekcijski zapisi |
| Validacija prototipa | Podrška proizvodnji uzoraka | Prototip prije masovne proizvodnje gdje je primjenjivo | Uzorak / prototip dokumentacije |
| Zahtjevi-specifični za projekt | Prilagođeno inženjersko rješenje | Komunikacija između prodaje, inženjeringa i proizvodnje | Tehnička datoteka projekta |
Imate posebne zahtjeve za mrežu titanske anode? Pošaljite nam svoj crtež, radne parametre ili postojeće specifikacije elektrode. Naši inženjeri mogu pregledati konfiguraciju i preporučiti odgovarajuću podlogu, mrežastu strukturu i sustav premaza.
Primjena
Duboka obrada komunalnih biokemijskih otpadnih voda, tiskanje i bojanje, galvanizacija, procjedne vode iz smeća i sveobuhvatne kemijske otpadne vode općenito je ograničeno s pet uobičajenih radnih uvjeta: niskom koncentracijom otporne organske tvari, složenim teškim metalima, ukupnim ostacima dušika, skaliranjem tvrdoće i povremenim pokretanjem-i gašenjem održavanja. NAVI Titaniumtitanska anodna mrežaoslanja se na dvo-dimenzionalnu tro-dimenzionalnu strukturu tkane topologije, koristeći tri jedinstvene prednosti: rezanje protoka vode turbulentna kompresija graničnog sloja tekuće faze, pasivno samo-čišćenje više-smjernih mjehurića koji razvijaju kisik i sinkrona oksidacija COD/smanjenje nitratnog dušika mikropotencijalom pora gradijent. Postao je nositelj jezgre elektrode za poboljšanje dubine kanalizacije.
Mehanizam donjeg sloja turbulentnog prijenosa mase tekuće faze u tro-dimenzionalnoj rešetki anodne mreže
Temeljna poteškoća naprednog pročišćavanja otpadnih voda leži u niskoj koncentraciji onečišćujućih tvari u vodenom tijelu, sporoj stopi difuzije molekula onečišćujućih tvari, stabilnom laminarnom tekućem filmu formiranom na glatkoj površini ravne elektrode i velikoj količini organske tvari u tragovima i nitratnog dušika zarobljenog unutar tekućeg filma koji ne može doći u kontakt s aktivnim mjestima premaza, što ograničava učinkovitost elektrokatalitičke reakcije. Tro-dimenzionalna pletena struktura anodne titanske mreže prirodno mijenja dinamiku fluida oko elektrode, a prednost prijenosa mase nije samo veće geometrijsko područje. Jezgra se oslanja na trostruke jedinstvene učinke turbulencije protoka vode koja reže rešetku, više-smjerno samo-čišćenje mjehurića i zoniranje mikro potencijala pora, koji su temeljna osnova za duboku nadogradnju otpadne vode niske koncentracije.
Tok vode ravne titanske elektrode teče paralelno s glatkom površinom, tvoreći ujednačeni stacionarni granični sloj tekuće faze u laminarnom stanju. Debljina tekućeg filma biokemijskog sustava otpadne vode na sobnoj temperaturi stabilna je na 90-125 μm, a difuzijski otpor zagađivača niske koncentracije je izuzetno visok; Kada je SS vodenog tijela veći od 30 mg/L, koloid mulja nastavlja se taložiti na površini ploče, tvoreći gusti izolacijski sloj prljavštine. Debljina graničnog sloja izravno se udvostručuje, a katalitička učinkovitost opada za više od 50%. Osim toga, ravna ploča nema trodimenzionalne pore, a mjehurići oslobađanja kisika lebde samo u jednom vertikalnom smjeru. Veličina mjehurića je velika, sila ispiranja je slaba, a prljavština se nakuplja statično dugo vremena. Nakon zatvaranja može se provesti samo ručno čišćenje, što znatno povećava troškove rada i održavanja kanalizacijske stanice.

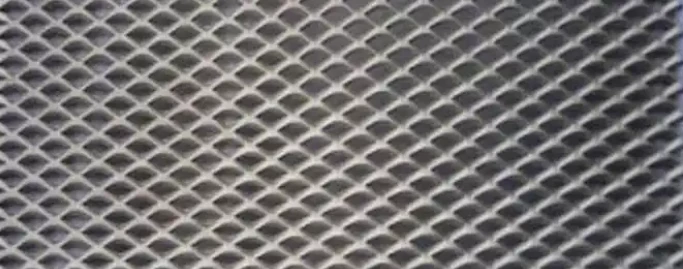

Mehanizam graničnog sloja turbulentne kompresije anodne titanske mreže
Kada voda teče kroz otvor anodne mreže, titanska žica ravnomjerno reže i dijeli kontinuirani tok vode, generirajući veliki broj vrtloga mikro veličine koji kontinuirano ometaju i kidaju nepomični granični sloj tekuće faze, komprimirajući debljinu tekućeg filma na 18-42 μm, smanjujući difuzijski otpor molekula zagađivača za 60% i povećavajući brzinu uklanjanja tragova KPK i nitratnog dušika za 20% -35% u usporedbi s ravnim elektrodama pod istim sustavom premaza. Učinak turbulencije ograničen je specifikacijama krute mreže:
samo mreža u rasponu promjera žice 0,8-2,5 mm i otvora 5-20 mm može formirati stabilne i učinkovite vrtloge; Ultra fina mreža od titana s promjerom žice manjim od 0,8 mm ima uske otvore i nema očitih vrtložnih smetnji kada voda protječe. Prednost kompresije graničnog sloja potpuno nestaje, što je ekvivalentno neučinkovitoj poroznoj ravnoj elektrodi. Ovo je prva velika zabluda u odabiru kanalizacije.
Pasivni mehanizam samo-čišćenja i sprječavanja stvaranja kamenca višesmjernih mjehurića oslobađanja kisika u mreži
Reakcija kontinuiranog oslobađanja kisika na kanalizacijskoj anodi stvara mjehuriće kisika mikrometarske veličine, a mjehurići na ravnoj elektrodi plutaju u jednom smjeru, olakšavajući taloženje mulja i kalcija i magnezija u prazninama; Mjehurići se sinkrono oslobađaju s prednje i stražnje stranetitanska anodna mreža, unutarnja strana mreže i točka presjeka. Mjehurići plutaju u više smjerova, sudaraju se i lome, generirajući udarnu silu mikromlaza, kontinuirano ispirući suspendirane krutine, organske koloide i mikrokristale anorganske soli pričvršćene na unutarnju stijenku pora, postižući kontinuirano pasivno samo{1}}čišćenje i uvelike produžujući ciklus održavanja ispiranja vodom.
Podjela kritičnih specifikacija mreže protiv blokiranja za prag kvalitete kanalizacije:
Komunalna biokemijska otpadna voda (SS 10-30mg/L, ukupna tvrdoća 200-400mg/L): promjer žice 1,2-2,0 mm, veličina pora 8-15 mm točkasto zavarena mreža, dovoljna sila ispiranja mjehurića, kontinuirani rad 6 mjeseci stvara samo tanki mekani kamenac, koji se lako uklanja hidrauličkim ispiranjem;
Sekundarni efluent od tiskanja i bojenja (koloid s visokim sadržajem boje, SS<15mg/L): medium-sized mesh with a wire diameter of 0.8-1.5mm and a pore size of 5-10mm, with strong adsorption of dye colloid by small bubbles to avoid coating with colored substances;

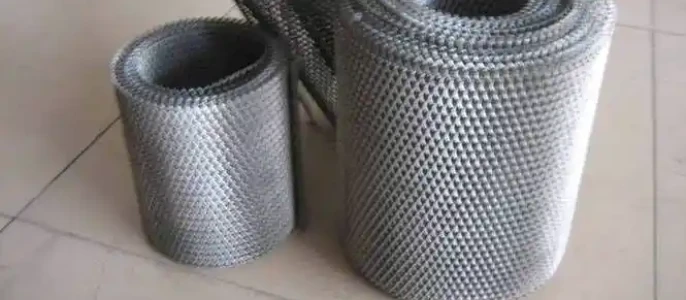

Concentrated leachate from garbage (high humic acid, high calcium and magnesium hardness, SS>50mg/L): Strogo je zabranjeno koristiti fine rešetke s veličinom pora manjom od 8 mm. Moraju se odabrati grube rešetke s promjerom žice od 2,0-2,5 mm i veličinom pora od 15-20 mm. Velike pore trebaju ostaviti prostor za kristalizaciju anorganske soli, a jake atmosferske mjehuriće treba koristiti za suzbijanje stvaranja tvrdog kamenca.
Ako projekt kanalizacije koristi 0,3-0,6 mm ultrafinu titansku mrežicu, mjehurići će biti zarobljeni u uskoj mreži i neće moći isplivati. Talog i soli kalcija i magnezija brzo će ispuniti pore, a mrežica će potpuno izgubiti sposobnost samočišćenja. Unutarnji premaz će biti potpuno neučinkovit, a pokazatelji otpadnih voda će i dalje prelaziti standard.
Općenito postoji rezidualni nitratni dušik u dubinskoj obradi komunalnih biokemijskih otpadnih voda i opsežnih kemijskih otpadnih voda. Jednostavna anodna oksidacija može razgraditi samo amonijačni dušik, a nitratni dušik je teško ukloniti. Ravna elektroda nema mikropodručje niskog potencijala, a ukupni učinak uklanjanja dušika je izuzetno slab. Prirodni gradijent potencijala formira se unutar pora više-slojne naslagane anodne mreže: potencijal u blizini površine prevlake od titanijske žice je visok, što je jaka oksidacijska zona, stvarajući hidroksilne radikale za mineralizaciju KPK i kromatičnosti;
Voda u središtu mreže je daleko od anode, s niskim potencijalom, tvoreći stabilno slabo redukcijsko mikrookruženje. Nitratni dušik može se reducirati u plinoviti dušik, postižući sinkrono uklanjanje KPK i ukupnog dušika. Učinak podjele može se postići samo s tro-dimenzionalnom mrežnom strukturom, au ravnoj elektrodi nema mikropodručja potencijalnog gradijenta; Istodobno, pore rešetke uravnotežuju lokalni oksidacijski potencijal, izbjegavajući stvaranje prekomjernih nusproizvoda dezinfekcije kao što su klorati i trihalometani zbog visokog potencijala, i prilagođavajući se visokom standardu ispuštanja površinskih voda i dubokog tretmana kanalizacije.
Često postavljana pitanja
Jesu li materijali za oblaganje mreže titanske anode u skladu sa standardima REACH i RoHS? Sadrže li SVHC tvari koje izazivaju-brigu?
+
-
NAVI Titanium cijela linija titanijske anodne mrežice, uključujući i podlogu i premaz, ne sadrži olovo, živu, kadmij, šestovalentni krom i druge štetne tvari. Ne sadrže EU SVHC tvari koje izazivaju -brigu i potpuno su u skladu s REACH i RoHS propisima o zaštiti okoliša. Proizvodni proces nema toksičnih emisija, materijali za premazivanje su sljedivi, a mi možemo pružiti potpuni skup izjava o usklađenosti s okolišem, izvješća o ispitivanju i dokumente o sljedivosti materijala kako bismo ispunili zahtjeve EU-a za zaštitu okoliša, tvorničke revizije i ponude za projekte.
Koje su-razlike u uštedi energije između titanskih mreža s različitim premazima? Možete li dati usporedne podatke o potrošnji energije?
+
-
Visoko{0}}kvalitetna mreža od titana s gustim premazom ima mali otpor, nizak prenapon i ravnomjernu raspodjelu struje. U usporedbi s običnom titanskom mrežicom niske-kvalitete, napon ćelije može se smanjiti za 0,2–0,5 V, a dugotrajan-neprekidni rad može značajno smanjiti potrošnju energije. Projekti visoke-kontrole-potrošnje energije u EU-u preferiraju-jednoliku obloženu titansku mrežu visoke-gustoće zbog njenih stabilnih učinaka-štede energije. Možemo pružiti usporedne podatke elektrokemijskog ispitivanja za provjeru-uštede energije projekta.
Za skupne kupnje, kako osigurati dosljednost u veličini pora, debljini premaza i učinkovitosti za svaku seriju titanske mreže?
+
-
Sva mreža od titana koristi potpuno automatizirano CNC tkanje, izravnavanje i oblikovanje, automatsko raspršivanje i segmentirane procese sinteriranja na visokim-temperaturama, s proizvodnim parametrima zaključanim u cijelosti. Svaka serija podvrgava se vizualnom pregledu, ispitivanju tolerancije dimenzija, mjerenju debljine premaza i nasumičnom ispitivanju elektrokemijskih performansi, zadržavajući greške serije unutar 3%, osiguravajući visoko dosljednu izvedbu koja zadovoljava zahtjeve masovne proizvodnje industrijskih standarda EU.
Kako bi se otpadna titanska anodna mreža trebala reciklirati i odlagati u skladu s propisima? Zadovoljava li EU standarde čvrstog otpada?
+
-
Podloge od titana mogu se 100% reciklirati, a prevlake od plemenitih metala mogu se profesionalno doraditi i oporaviti, bez zagađenja čvrstim otpadom ili rizika za okoliš. To je u potpunosti u skladu s EU standardima kružnog gospodarstva i zbrinjavanja industrijskog otpada. Možemo osigurati postupke recikliranja otpadnih anoda i dokumentaciju o sukladnosti kako bismo korisnicima pomogli u ekološkom i sukladnom zbrinjavanju.
U okruženju s visokom{0}}vlažnošću i slanom prskalicom na moru, kako treba skladištiti neiskorištenu titansku mrežicu da se spriječi korozija?
+
-
Slani sprej je izuzetno korozivan. Neiskorištena titanska mreža mora se temeljito očistiti i potpuno osušiti prije pohranjivanja u vakuumsko{1}}pakiranje otporno na vlagu. Zabranjeno je skladištenje na otvorenom ili u vlažnom prostoru kako bi se spriječilo kristaliziranje ostataka slanog spreja i nagrizanje premaza i podloge, izbjegavajući prerano starenje prije upotrebe.
